Клапан расхода воздуха для потолочной решетки 4СА

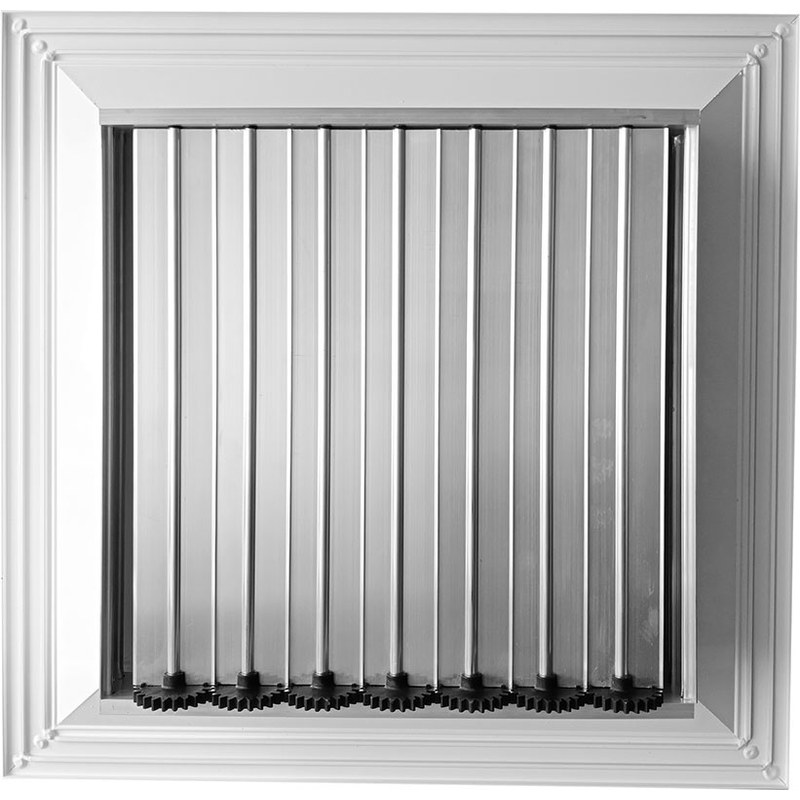

Клапан расхода воздуха (КРВ) регулирует объём воздуха, поступающего в помещение через потолочную решётку 4СА. Представляет собой рамку с поворотными лопатками; положение лопаток меняется с помощью ручки со стороны съёмной панели решётки.

Особенности и комплектация

• Рамка — оцинкованная сталь; лопатки — алюминиевый профиль; шестерни и втулки — пластик.
• Плавная регулировка живого сечения от полностью открытого (0°) до полного перекрытия потока (90°).
• Подходит ко всем типоразмерам решётки 4СА: 300×300 – 670×670 мм; подбирается по габаритному размеру решётки.
• Установка возможна как при заказе решётки (индекс «Р» в маркировке), так и отдельно на смонтированную решётку.
• Поставляется без покрытия — клапан скрыт за решёткой.

Размеры

Высота решётки с установленным клапаном — 94 мм, посадочный размер A−141×B−141 мм. Таблица площади живого сечения при углах наклона лопаток 0–90° — в паспорте изделия.
