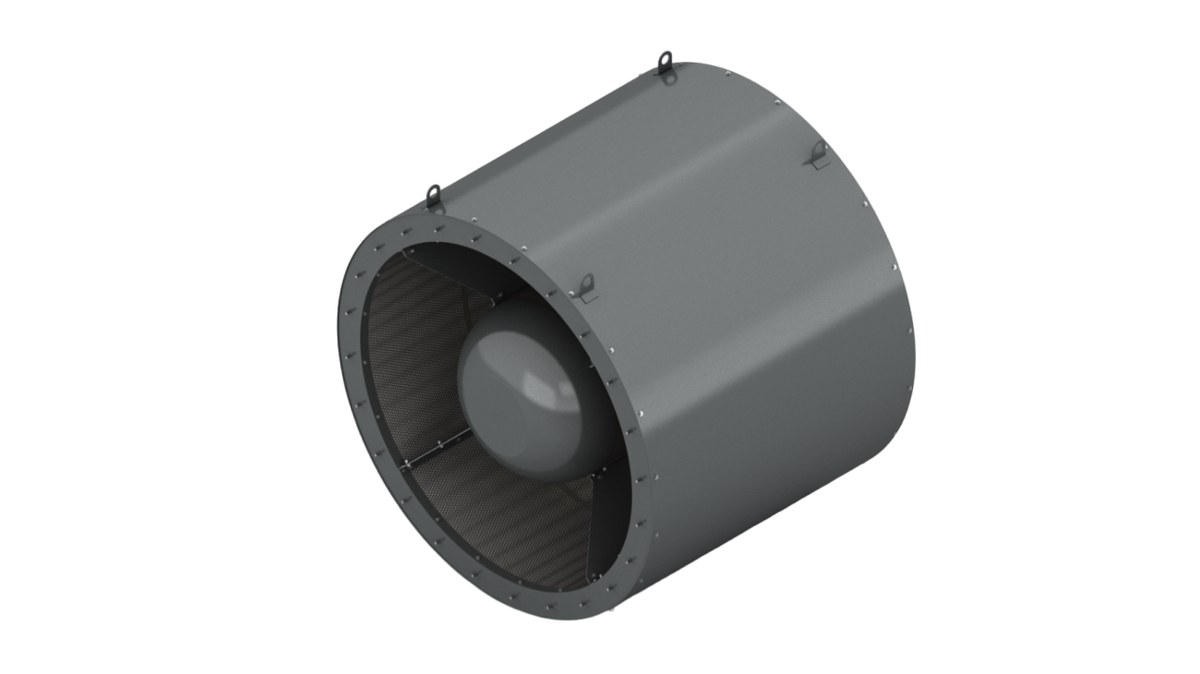

Шумоглушитель ШУМ-АК-ВД

Шумоглушители ШУМ-АК-ВД предназначены для снижения уровня шума, создаваемого перед вентилятором высокого давления ВИР. Эффективное снижение уровня шума в широком диапазоне частот, особенно на средних и высоких частотах 200-8000 Гц. Такая эффективность обеспечивается благодаря совместному поглощению шума корпусом и вставкой. Данная серия шумоглушителей имеет очень низкое аэродинамическое сопротивление благодаря обтекаемой форме акустической кассеты. ШУМ-АК-ВД могут монтироваться в воздуховоды в качестве так называемых глушителей перекрестных помех во избежание распространения шума через вентиляционные каналы в смежные помещения.

Конструкция и работа

Шумоглушитель ШУМ-АК-ВД состоит из усиленного корпуса и акустической кассеты, установленной в центре проходного сечения на кронштейнах.

Корпус представляет собой круглую сварную конструкцию из внутренней и наружной обечаек и двух торцевых пластин с приваренными болтами для присоединения к системе.

Внутренняя обечайка имеет перфорацию из круглых отверстий. Полость между обечайками заполнена минеральной ватой со специально подобранной плотностью. Внешняя поверхность минеральной ваты усилена стекловолокнистым покрытием.

Акустическая кассета изготавливается круглого сечения из перфорированной обечайки. Внутренняя поверхность обклеивается стеклотканью. Внутренняя полость кассеты заполнена минеральной ватой. Стеклоткань предотвращает эрозию минеральной ваты при высокой скорости воздушного потока. Торцы акустической кассеты закрываются с одной стороны обтекателем, с другой стороны - заглушкой.

Шумоглушитель ШУМ-АК-ВД изготавливают из стали с лакокрасочным покрытием базальтово-серого цвета RAL 7012 (исполнение Н) или нержавеющей стали (исполнение К).

Монтаж осуществляется вне зависимости от пространственной ориентации.

В потоке воздуха шумоглушитель располагается так, чтобы обтекатель акустической кассеты был направлен навстречу потоку.

Перед шумоглушителем рекомендуется устанавливать прямой участок воздуховода (ПУВ) длиной не менее 1 м, данная мера необходима для выравнивания скорости воздуха по сечению воздуховода. Так же можно в качестве ПУВ использовать ШУМ-ВД. Соединение между шумоглушителями происходит через фланец обратный ФОВ-3.

Для дополнительного снижения уровня шума можно использовать несколько шумоглушителей ШУМ-АК-ВД, установленных последовательно, добавляя между ними ПУВ или ШУМ-ВД длиной не менее 1 м.

Рабочая среда может быть с содержанием пыли и других твердых примесей не более 0,1 г/м3, не допускается содержание липких или агрессивных примесей, вызывающих коррозию металла.
